Pro-Flo® Series
มาตรฐานที่ได้รับการพิสูจน์แล้ว เพื่อประสิทธิภาพที่เชื่อถือได้ของปั๊ม AODD
กลุ่มสินค้าในซีรีส์
เลือกวัสดุตัวเรือนและวิธีประกอบ
เลือกกลุ่มที่ตรงกับของเหลวและสภาพหน้างานก่อน จากนั้นจึงเลือกขนาดท่อดูดในขั้นถัดไป
Clamped Metal

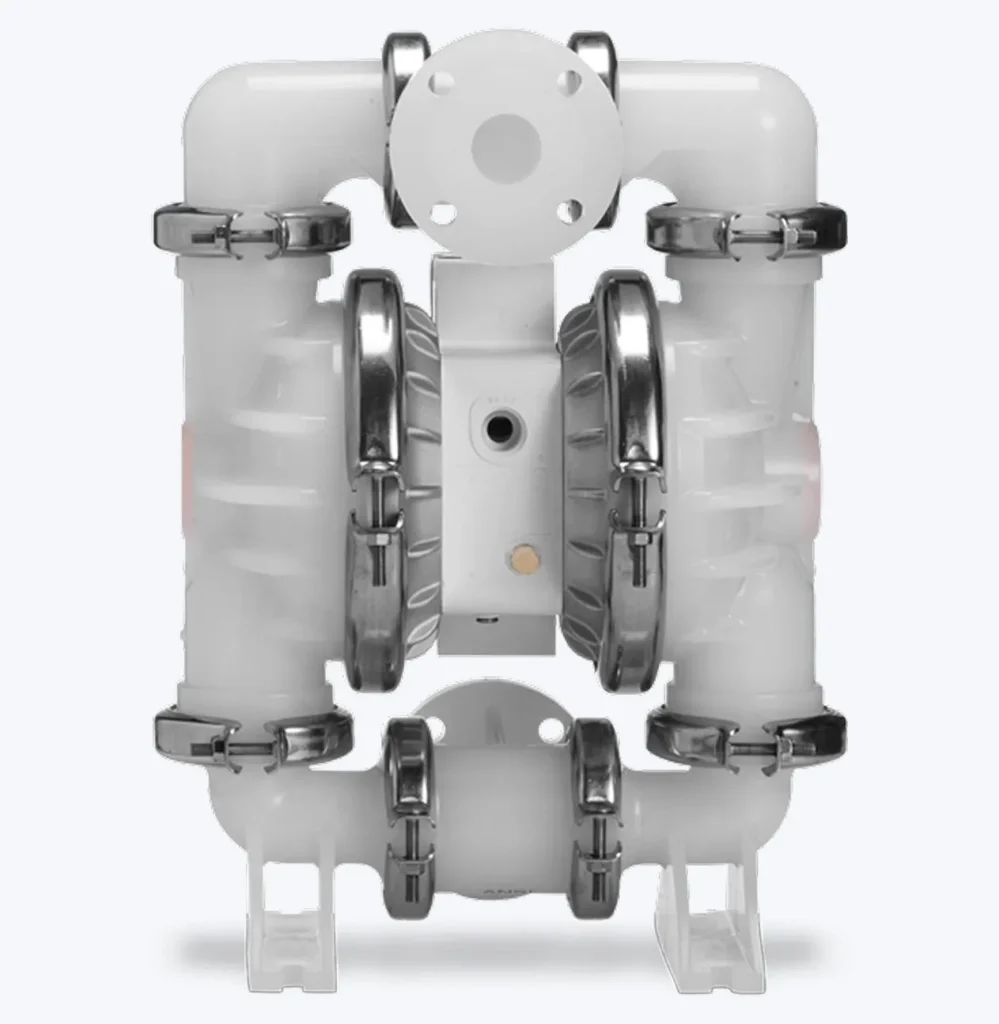

Clamped Plastic

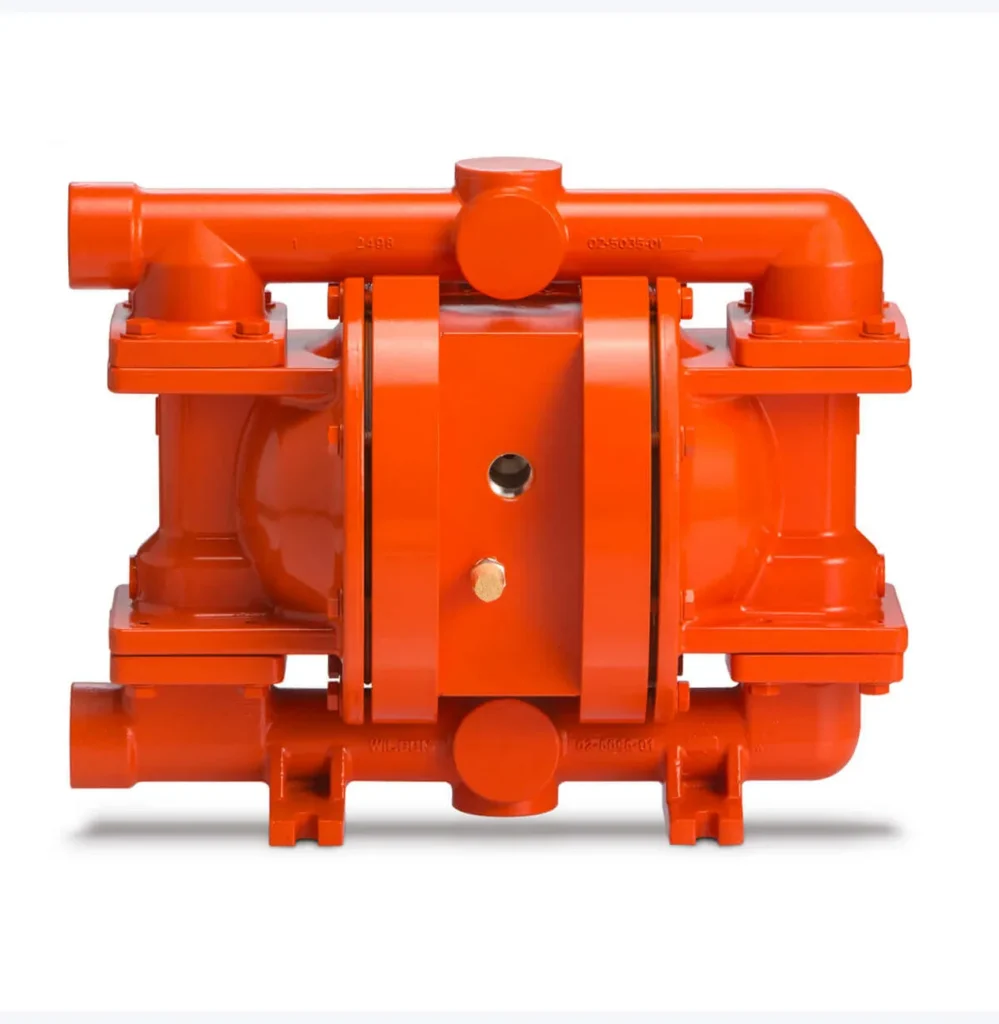

Bolted Metal

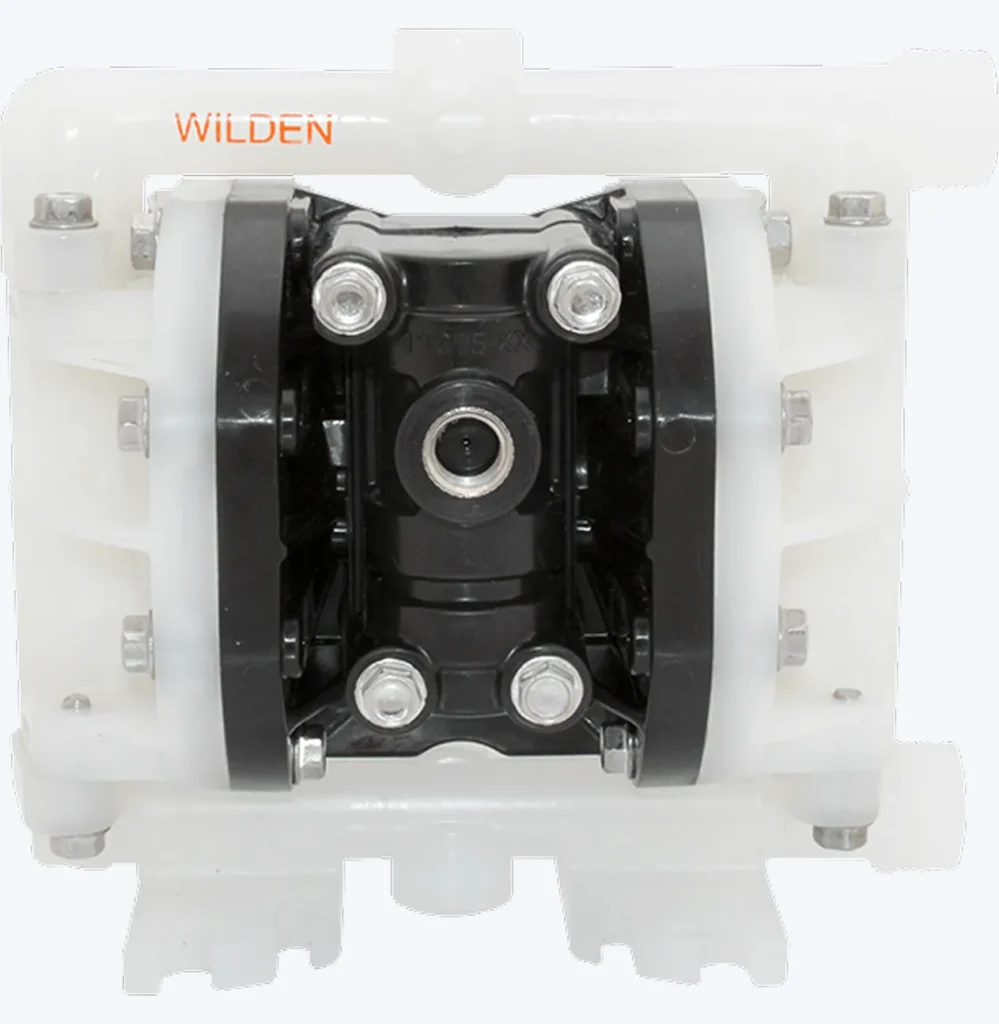

Bolted Plastic
เกี่ยวกับตระกูลสินค้า
ปั๊ม AODD มาตรฐานของ Wilden
Pro-Flo® Series คือปั๊มไดอะแฟรม AODD มาตรฐานของ Wilden ที่ได้รับการพิสูจน์จากการใช้งานในอุตสาหกรรมทั่วโลก ด้วยระบบ Air Distribution System (ADS) ที่มีประสิทธิภาพ ให้การทำงานที่เสถียร เชื่อถือได้ และบำรุงรักษาง่าย จึงเหมาะสำหรับงานสูบของเหลวในอุตสาหกรรมทั่วไปที่ต้องการความคุ้มค่าและประสิทธิภาพที่สมดุล
ด้วยวัสดุที่หลากหลาย ทั้งโลหะและพลาสติก รวมถึงตัวเลือกไดอะแฟรมหลายชนิด Pro-Flo® Series จึงสามารถรองรับของเหลวได้หลากหลายประเภท ตั้งแต่สารเคมี ของเหลวที่มีความหนืด ไปจนถึงของเหลวที่มีตะกอนปะปน ทำให้เป็นหนึ่งในซีรีส์ที่ได้รับความนิยมและใช้งานแพร่หลายที่สุดของ Wilden
ระบบลมที่พิสูจน์แล้ว
ระบบ ADS ที่ผ่านการใช้งานจริงในอุตสาหกรรมทั่วโลก
ประสิทธิภาพสม่ำเสมอ
ให้อัตราการสูบที่คงที่และเชื่อถือได้
บำรุงรักษาง่าย
โครงสร้างเรียบง่าย ถอดประกอบสะดวก
วัสดุให้เลือกหลากหลาย
ตัวเรือนและไดอะแฟรมหลายชนิด รองรับของเหลวหลายประเภท
แอร์วาล์วพลาสติก
ทนต่อไอเคมีได้ดี เหมาะกับบรรยากาศการทำงานที่มีไอสารเคมี
รองรับของเหลวหนืดและมีตะกอน
ใช้กับของเหลวที่มีความหนืดสูงและมีตะกอนของแข็งปะปน
รองรับของเหลวหนืดและมีตะกอน
ใช้กับของเหลวที่มีความหนืดสูงและมีตะกอนของแข็งปะปน
อุตสาหกรรมที่ให้บริการ
อุตสาหกรรมที่เหมาะกับ Pro-Flo®
กลุ่มงานที่ใช้ Pro-Flo® เป็นประจำ หากไม่พบลักษณะงานของคุณ ติดต่อทีมวิศวกรเพื่อประเมินก่อนเลือกรุ่น
Chemical
อุตสาหกรรมเคมี
Pharmaceutical
อุตสาหกรรมยาและเวชภัณฑ์
Oil & Gas
อุตสาหกรรมน้ำมันและก๊าซ
Food & Beverage
อุตสาหกรรมอาหาร
Paint & Coatings
อุตสาหกรรมสีและสารเคลือบผิว
Mining
อุตสาหกรรมเหมืองแร่
Water Treatment
ระบบบำบัดน้ำเสีย
General Industry
อุตสาหกรรมทั่วไป
วัสดุของปั๊ม
วัสดุที่เลือกได้ในแต่ละชิ้นส่วน
เลือกวัสดุตัวเรือน ไดอะแฟรม และลูกบอลวาล์ว ให้เข้ากับของเหลวและสภาพการใช้งานหน้างาน
| ชิ้นส่วน | วัสดุ |
|---|---|
|
Wetted Metal |
Aluminum, Alloy C, SS316, Ductile Iron |
|
Wetted Plastic |
Polypropylene (PP), PVDF |
|
Non-Wetted |
Aluminum, Polypropylene, SS316, Nickel-Plated, PFA-Coated |
|
Diaphragms — Rubber |
Buna N (Nitrile, NBR), Neoprene, EPDM, Viton® |
|
Diaphragms — TPE |
Saniflex™ (Hytrel), Wil-Flex™ (Santoprene) |
|
Diaphragms — PTFE |
PTFE |
|
Ball Valves |
ใช้วัสดุเดียวกับอีลาสโตเมอร์ของไดอะแฟรม |
ข้อมูลเทคนิค
ข้อมูลเทคนิค P Series
เลือกวัสดุตัวเรือน ไดอะแฟรม และลูกบอลวาล์ว ให้เข้ากับของเหลวและสภาพการใช้งานหน้างาน
P Series — Clamped Metal
ดูคู่มือ
| Pump Size | หน่วย | P.025 | P1 | P2 | P4 | P8 |
|---|---|---|---|---|---|---|
|
Air Inlet |
inch |
1/8″ |
1/4″ |
1/4″ |
1/2″ |
1/2″ |
|
Inlet |
inch |
1/4″ |
1/2″ |
1″ |
1 1/2″ |
2″ |
|
Outlet |
inch |
1/4″ |
1/2″ |
3/4″ |
1 1/4″ |
2″ |
|
Suction Lift (Dry) |
m |
3.3 |
5.8 |
5.2 |
5.8 |
6.9 |
|
Suction Lift (Wet) |
m |
9.3 |
9.5 |
9 |
8 |
8.6 |
|
Disp. per Stroke |
litre |
0.02 |
0.11 |
0.3 |
0.98 |
2.6 |
|
Max Flow Rate |
LPM |
18.91 |
58.7 |
172 |
288 |
623 |
|
Max. Size Solids |
mm |
0.4 |
1.59 |
3.2 |
4.8 |
6.4 |
P Series — Clamped Plastic
ดูคู่มือ
| Pump Size | หน่วย | P.025 | P1 | P2 | P4 | P8 |
|---|---|---|---|---|---|---|
|
Air Inlet |
inch |
1/8″ |
1/4″ |
1/4″ |
1/2″ |
1/2″ |
|
Inlet |
inch |
1/4″ |
1/2″ |
1″ |
1 1/2″ |
2″ |
|
Outlet |
inch |
1/4″ |
1/2″ |
1″ |
1 1/2″ |
2″ |
|
Suction Lift (Dry) |
m |
2.7 |
6.1 |
5.5 |
4.8 |
7.4 |
|
Suction Lift (Wet) |
m |
9.4 |
9.5 |
8.8 |
7.9 |
8.6 |
|
Disp. per Stroke |
litre |
0.02 |
0.11 |
0.31 |
1.19 |
2.8 |
|
Max Flow Rate |
LPM |
18.1 |
56 |
140 |
348 |
591 |
|
Max. Size Solids |
mm |
0.4 |
1.6 |
3.2 |
3.2 |
6.4 |
P Series — Bolted Metal
ดูคู่มือ
| Pump Size | หน่วย | P220 / P230 | P420 / P430 | P820 / P830 |
|---|---|---|---|---|
|
Air Inlet |
inch |
1/4″ |
1/2″ |
1/2″ |
|
Inlet |
inch |
1″ |
1 1/2″ |
2″ |
|
Outlet |
inch |
1″ |
1 1/2″ |
2″ |
|
Suction Lift (Dry) |
m |
5.4 |
5.5 |
7.4 |
|
Suction Lift (Wet) |
m |
9.3 |
9 |
9 |
|
Disp. per Stroke |
litre |
0.3 |
1.2 |
2.8 |
|
Max Flow Rate |
LPM |
212 |
492 |
609 |
|
Max. Size Solids |
mm |
6.4 |
6.4 |
6.4 |
รุ่นลงท้าย 20 และ 30 ในแต่ละกลุ่มใช้ค่าสเปกชุดเดียวกัน
P Series — Bolted Plastic
ดูคู่มือ
| Pump Size | หน่วย | P100 | P200 | P400 | P800 | P1500 |
|---|---|---|---|---|---|---|
|
Air Inlet |
inch |
1/4″ |
1/4″ |
1/2″ |
1/2″ |
3/4″ |
|
Inlet |
inch |
1/2″ |
1″ |
1 1/2″ |
2″ |
3″ |
|
Outlet |
inch |
1/2″ |
1″ |
1 1/2″ |
2″ |
3″ |
|
Suction Lift (Dry) |
m |
5.2 |
3.6 |
5.5 |
6.2 |
5.5 |
|
Suction Lift (Wet) |
m |
8.7 |
9.1 |
9 |
8.6 |
8.6 |
|
Disp. per Stroke |
litre |
0.1 |
0.32 |
1.25 |
2.75 |
5.8 |
|
Max Flow Rate |
LPM |
56 |
220 |
454 |
624 |
878 |
|
Max. Size Solids |
mm |
1.6 |
4.7 |
6.4 |
6.4 |
12.7 |
ดาวน์โหลดข้อมูล
เอกสารประกอบการเลือกรุ่น
ในคู่มือการใช้งานมีสเปกปั๊ม กราฟแสดงประสิทธิภาพ แบบดรออิ้ง และรายการอะไหล่
Clamped Metal
| ชื่อไฟล์ | ดาวน์โหลด |
|---|---|
|
P.025 Clamped Metal – แคตตาล็อกสินค้า |
DOWNLOAD |
Clamped Plastic
| ชื่อไฟล์ | ดาวน์โหลด |
|---|---|
|
P.025 Clamped Plastic — แคตตาล็อกสินค้า |
DOWNLOAD |
Bolt Metal
| ชื่อไฟล์ | ดาวน์โหลด |
|---|---|
|
P220 / P230 Bolt Metal – แคตตาล็อกสินค้า |
DOWNLOAD |
Bolt Plastic
| ชื่อไฟล์ | ดาวน์โหลด |
|---|---|
|
P100 Bolt Plastic – แคตตาล็อกสินค้า |
DOWNLOAD |
ไม่แน่ใจว่าใช้รุ่นไหน ส่งเนมเพลทให้ทีมช่วยเทียบ
ส่งรายละเอียดการใช้งานมาให้เรา ทีมวิศวกรจะช่วยวิเคราะห์และแนะนำรุ่นที่เหมาะสมให้
